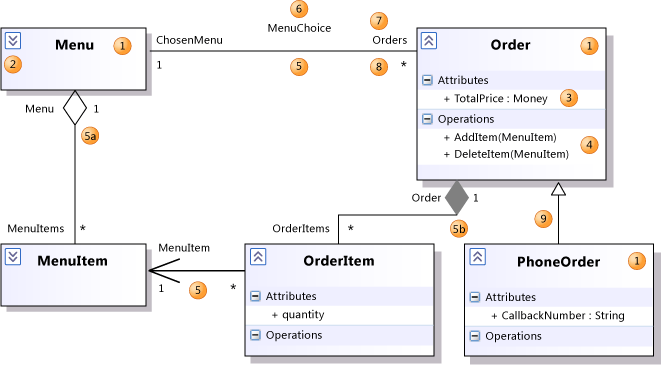

1 - Lecture des diagrammes de classes

source microsoft

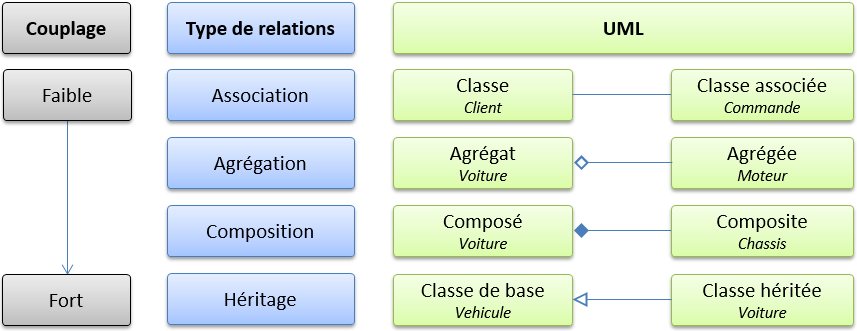

2 - Dépendances entre les classes

source James RAVAILLE

En conception et programmation orientée objet, il existe différentes manières « d’associer » les classes entre elles :

L’association
L’association entre deux classes permet d’indiquer qu’une classe est en liaison avec une autre. Par exemple, si un client peut passer des commandes, alors il est nécessaire d’associer les classes Client et Commande, afin de pouvoir connaître les commandes d’un client et le client d’une commande.

L’agrégation
L’agrégation indique une relation d’appartenance entre l’agrégé et l’agrégat. La destruction de l’agrégat en mémoire n’entraîne pas la suppression de l’agrégé. Par exemple, la voiture possède un moteur. Lorsque la voiture est détruite, alors le moteur peut être conservé pour être associé à une autre voiture.

La composition
La relation étant plus forte, l’agrégation indique une relation d’appartenance forte entre l’agrégé et l’agrégat. La destruction l’agrégat en mémoire entraîne la suppression de l’agrégé. Par exemple, lorsque la voiture est détruite, le châssis l’est aussi.

L’héritage
La classe héritée spécialise la classe de base. Une voiture est un véhicule particulier. La classe Voiture hérite de la classe Vehicule appelée classe de base. La classe Voiture peut proposer propriétés et services supplémentaires et redéfinir des membres de la classe Vehicule.

3 - Multiplicité

• notée avec le rôle,
• par défaut 1 (non notée),
• sans précisions, elle est bidirectionnelle.

4 - Interprétation des modèles UML : les relations 1,1

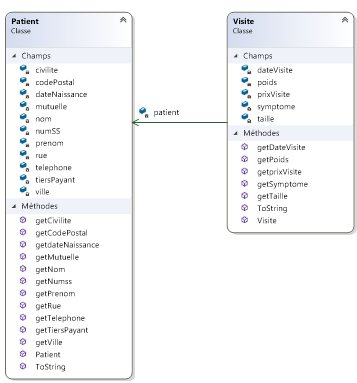

Prenons l’exemple d’une application qui enregistre les visites d’un cabinet de plusieurs médecins. Considérons le schéma UML suivant :

• Un patient a eu 0 ou une visite
• une visite concerne un patient

Ceci donne pour le modèle objet, la situation suivante :

À partir d’une instance de classe Visite, il est possible d’accéder à un patient. Par contre, à partir d’une instance de classe Patient rien ne permet de retrouver la visite qui a été effectuée

Afficher le code

public class Visite
{
    private Patient patient;
    // ...
}

• À la construction d’une visite

  Afficher le code

  public Visite(…,…,…, Patient p)
  {
      this.patient = p;
      // ...
  }


• Avec un setter après la construction

  Afficher le code

  public void setPatient(Patient p)
  {
      this.patient = p;
  }


5 - Interprétation des modèles UML : les relations 1,n

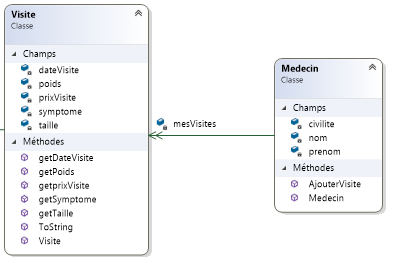

Reprenons l’exemple d’une application qui enregistre les visites d’un cabinet de plusieurs médecins. Nous allons maintenant tenir compte du nombre de visites faites par un médecin. Considérons le schéma UML suivant :

• Un médecin a fait aucune ou plusieurs visites
• une visite concerne un médecin

Ceci donne pour le modèle objet, la situation suivante :

L’association est navigable du médecin vers les visites. Il y aura donc plusieurs références à Visite dans la classe Medecin, mais pas de référence à Medecin dans la classe Visite. L’attribut ajouté dans Medecin doit permettre de stocker un nombre quelconque d’instances de Visite. Deux solutions s’offrent à nous, soit les instances de Visites sont stockées dans un tableau, soit elles sont dans une liste.

Le stockage dans un tableau :

Afficher le code

public class Medecin
{
    private Visite[] mesVisites = new Visite[100];
    // ...
}

L’inconvénient du stockage dans un tableau, c’est qu’il faut connaître à l’avance sa taille ou prévoir des modifications pour l’augmenter en cas de besoin. Voilà pourquoi, on préférera la liste typée pour stocker les informations. Dans la déclaration, on spécifiera le nom de la classe des objets que contiendra la liste typée.

Afficher le code

public class Medecin
{
    // Déclaration de la liste typée
    private Liste<Visite> mesVisites;
    // ...
}

Afficher le code

public Medecin(...,...,...)
{
    this.mesVisites = new Liste<Visite>();
    // ...
}

6 - Les listes typées

La déclaration et l’instanciation des listes typées sont faites dans le paragraphe précédent. La liste typée fournit de nombreux services :

• Retourner le nombre d’éléments : Count
• Ajout : méthode Add
• Suppression d’un élément : Remove
• Suppression d’un élément par son indice : RemoveAt
• Suppression de tous les éléments : Clear
• Insertion à un rang : Insert
• De nombreux autres services …

Pour ajouter un nouvel élément lorsque celui-ci est déjà construit :

Afficher le code

public void ajouterVisite(Visite v)
{
    this.mesVisites.Add(v);
}

Afficher le code

public void ajouterVisite(...,...,...)
{
    Visite v = new Visite(...,...,...);
    this.mesVisites.Add(v);
}

7 - Boucle de parcours d’une liste

On peut utiliser une boucle particulière dans le cas où on parcourt tous les éléments :

Afficher le code

foreach(Visite v in this.mesVisites)
{
     Console.WriteLine (v.ToString());
}
